Hydraulische Durchflussmessung
NDW 2
Artikel Nr. ND2zur Neigungserfassung beweglicher Wehrklappen
MEMS-basierendes Messverfahren für die gravitatorische Neigungsmessung (Drehwinkelmessung). Wellenlose Neigungserfassung zur Stellungsermittlung einer beweglichen Wehrklappe.
Beschreibung
- Verschleißfrei
- Korrosionsbeständig
- Ohne bewegliche Teile
- Robuste Ausführung
- Wartungsfrei
- Hohe Betriebssicherheit
- Voll überflutbar (IP68)
- Quecksilberfrei

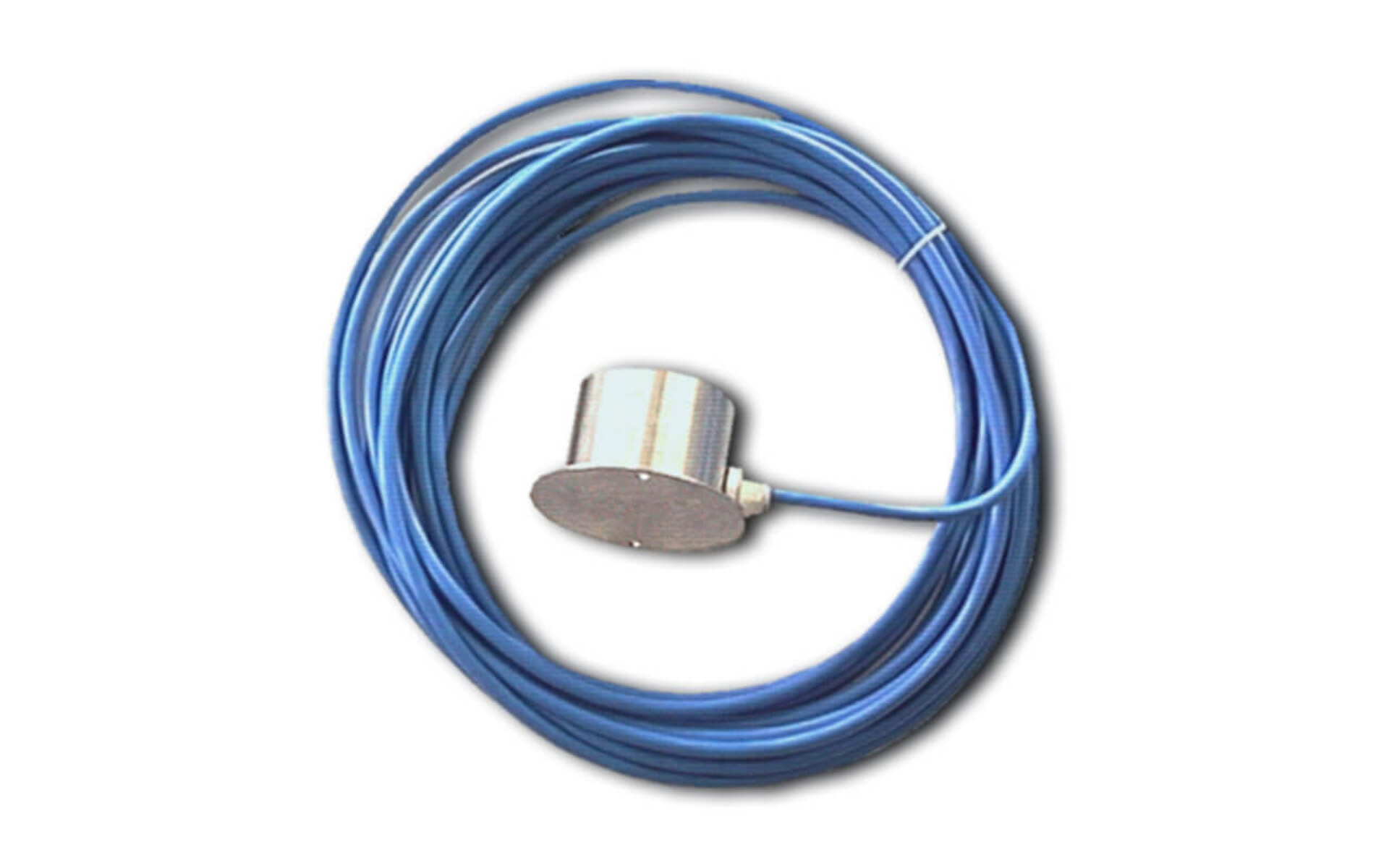

Der neue elektronische Neigungsdrehwinkelgeber NDW 2 benutz ein modernes, auf MEMS-Technologie basierendes Messverfahren für die gravitatorische Neigungsmessung (Drehwinkelmessung).
Durch die wellenlose Neigungserfassung ist es problemlos möglich, die Stellung einer beweglichen Wehrklappe oder anderer neigbarere beweglicher Teile, Schütze, Schieber, etc. zu Erfassung und die Überfallmenge bzw. den Durchlass über eine Q/h-Beziehung oder Winkel zu ermitteln.
Vorhandene Wehrklappen lassen sich durch einfachste Montage an der Neigungsflächen nachrüsten.
Der NDW 2 vereint Eigenschaften, wie hohe Genauigkeit, Betriebssicherheit und Robustheit.
Da das Messprinzip ohne bewegliche Teile arbeitet, unterlieg der NDW 2 keinem Verschließ und liefert auch bei Überflutung (IP68) zuverlässige Messdaten.
Zur Umrechnung auf eine Überfallmenge stellt der NDW 2 ein 4 - 20 mA Signal proportional des Neigungswinkels (0 - 90 ° oder 0 - 60°) zur Verfügung.
Nachfolgende Auswertegeräte, z. B. NivuCont Plus, HydraulicCalculator Plus, etc. errechnen über klappenspezifische Daten die exakte Überfallmenge.
Weitere Informationen zu <link internal-link>hydraulischer Durchflussmessung und Abschlagserfassung.
Technische Daten
| Allgemein | |
|---|---|
| Lagertemperatur | −30 °C bis +70 °C |
| Ex-Zulassung | keine |
| Einschwingzeit | 1s / 90% |
| Temperatureinfluss | < ± 0,5° [ 0 - 60 °C] |
| Messunsicherheit | ± 0,5° |
| Auflösung | 0,1° |
| Versorgungsspannung | 18 bis 28 V DC |
| Stromaufnahme | 60 mA bei 24 V DC, max. 80 mA |
| Ausgang |
|
| Messbereich |
|
| Gehäuse |
|
| Anschlusskabel | 6-adrig abgeschirmtes Litzenkabel, fest angeschlossen |
| Kabellängen | 10 / 20 / 30 / 50 / 100 m |
| Einsatztemperatur | −20°C bis +60°C |
Technische Änderungen vorbehalten.
Downloads

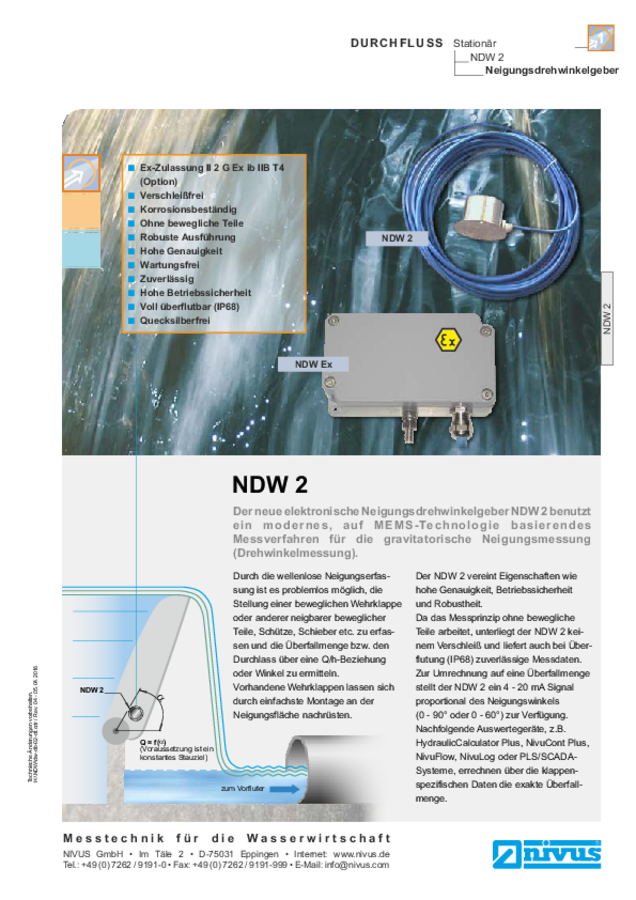

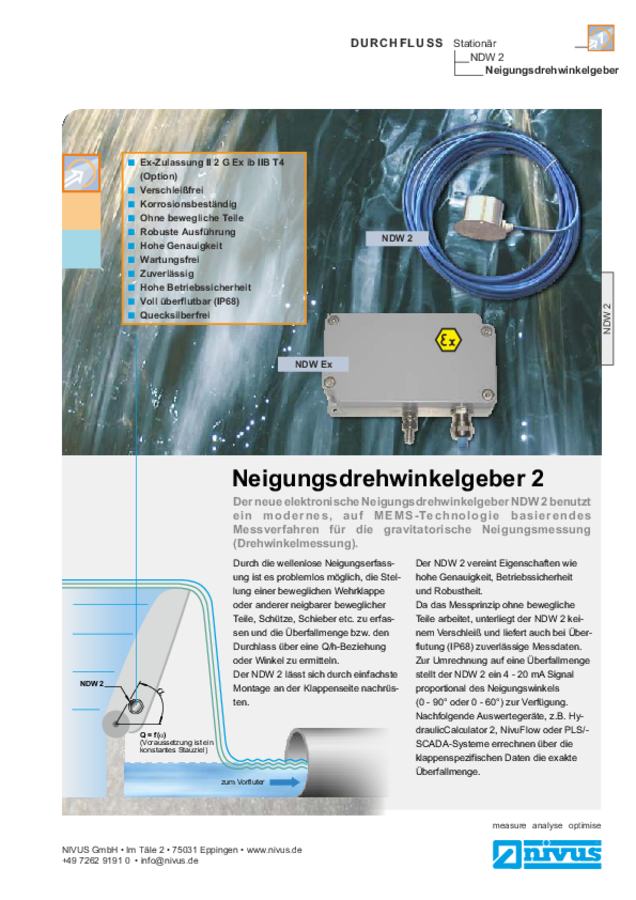

Datenblatt Neigungsdrehwinkelgeber
Neigungsdrehwinkelgeber für die gravitatorische Neigungsmessung
Technische Zeichnung NDW2
Ausschreibungstext Neigungsdrehwinkelgeber 2
Systemprodukte

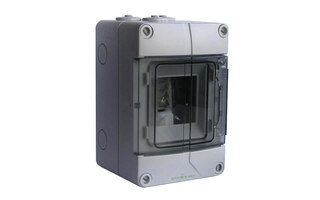

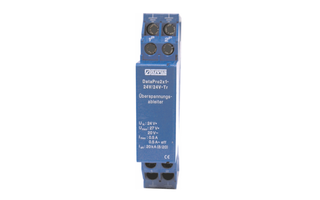

Zubehör
