Überprüfung einer Drosseleinrichtung

RÜB – Fangbecken im Hauptschluss mit
mechanisch gesteuerter Drosselblende

Aufgabenstellung

Messtechnische Überprüfung der Drosseleinrichtung gemäß Eigenkontrollverordnung (EKVO)
Überprüfung der genehmigten Weiterleitungsmenge von Q = 10 l/s (Messwerte dürfen nicht mehr als 20% vom Sollwert abweichen)

Planung / Konzeption

Informationssammlung über Regenbecken und Drosselorgan bereits vor der Angebotserstellung
Besichtigung der zu überprüfenden Drosseleinrichtung
Überprüfungskonzept unter Berücksichtigung der örtlichen Bedingungen
Festlegung der Messpunkte unter Berücksichtigung von Zugänglichkeit und Hydraulik
Planung der durchzuführenden Arbeiten und Auswahl der Messtechnik

Vergleichsmessung mit NIVUS Pipe Profiler

Durchführung

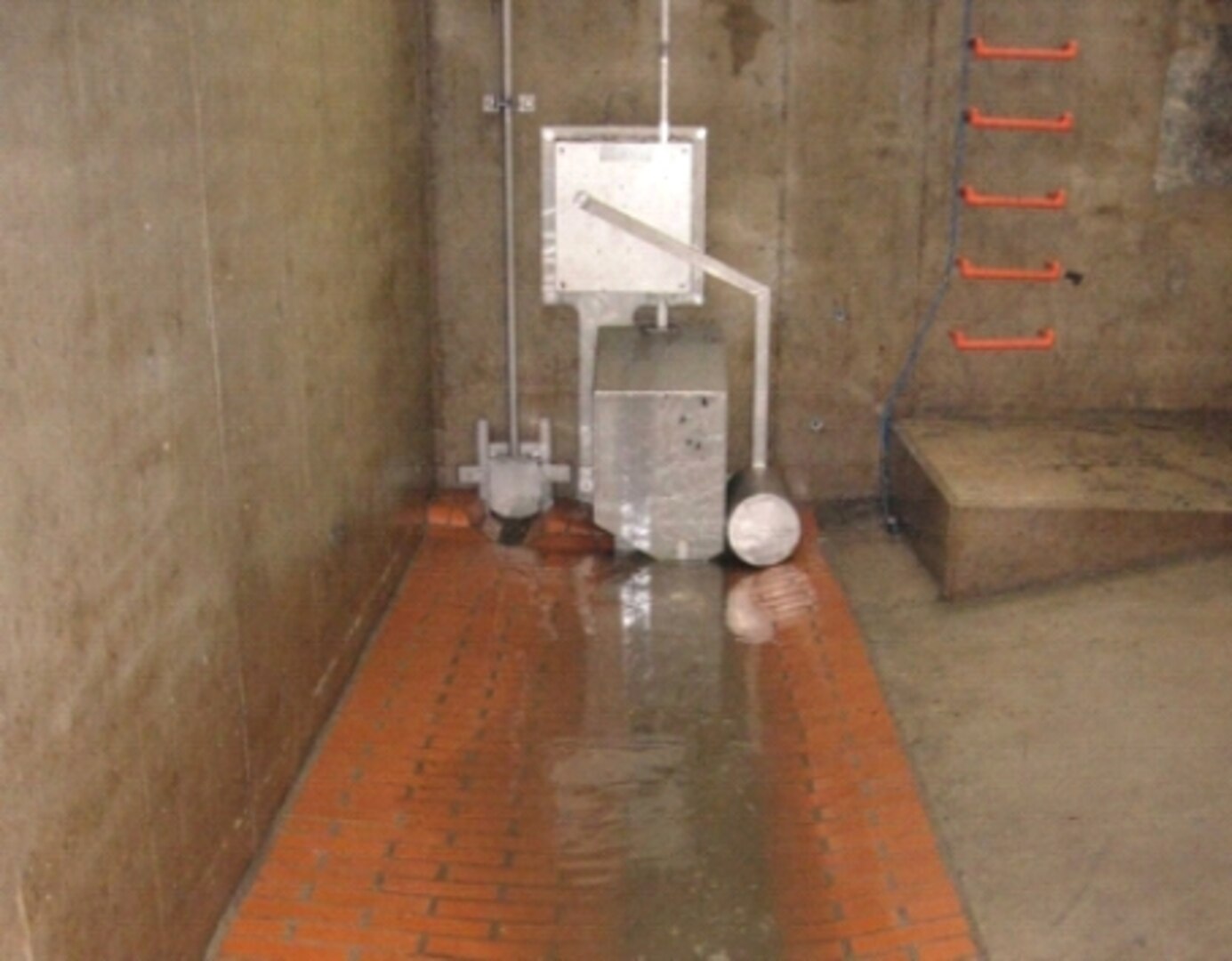

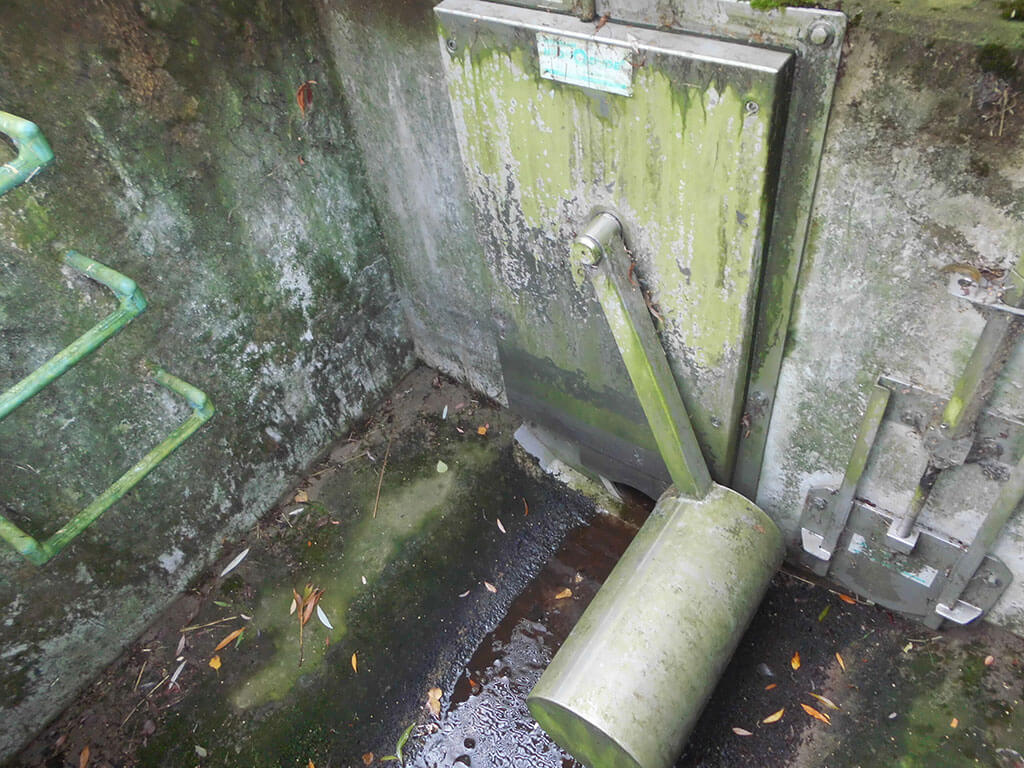

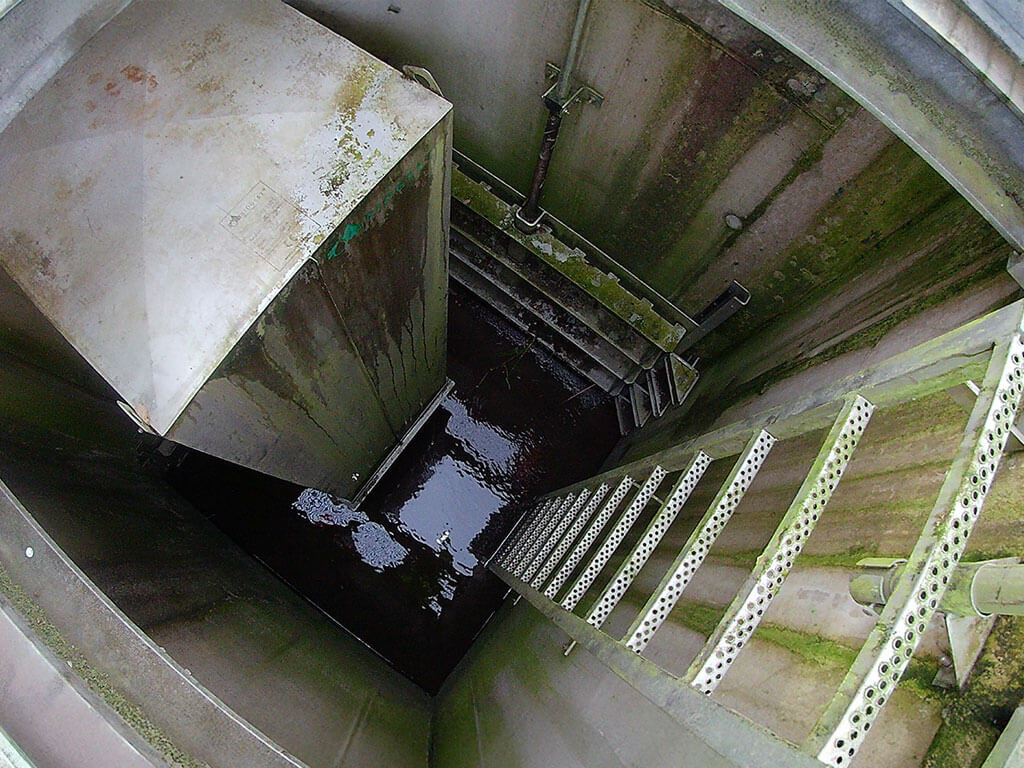

Beurteilung der Drosseleinrichtung bei Betriebsbedingungen hinsichtlich Zustand des Drosselorgans, Staumarken, hydraulischer Randbedingungen etc.
Kontrolle der maßgebenden Abmessungen (Höhen, Längen und Querschnitte)

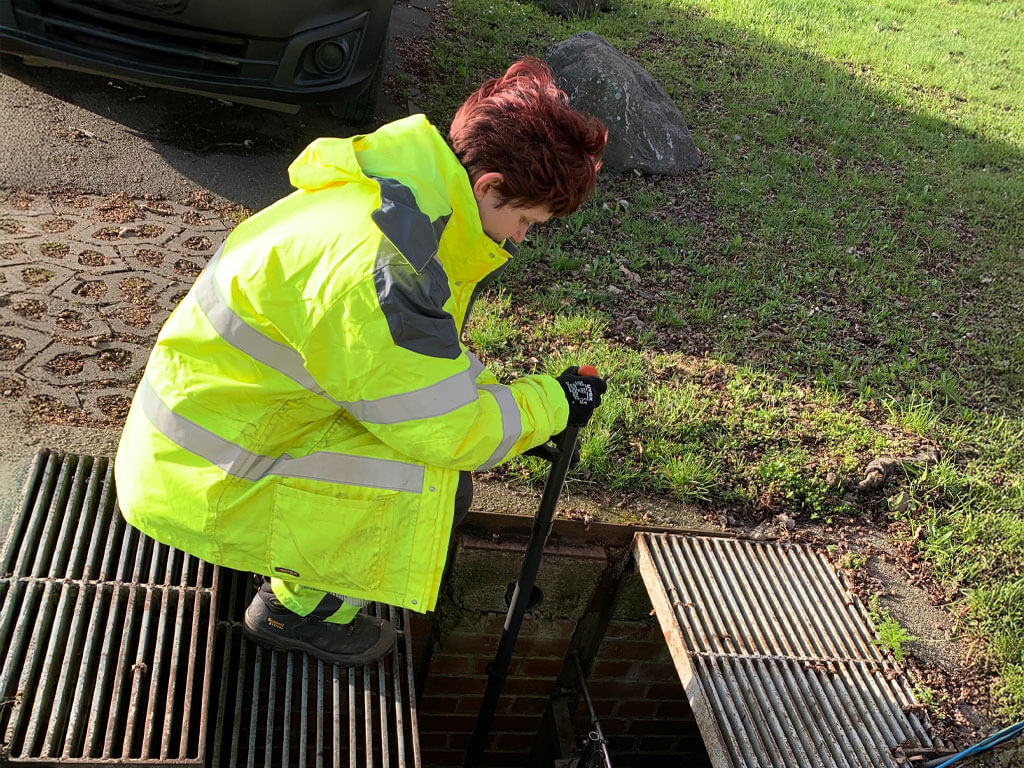

Einbau der Messtechnik zur Aufnahme von Beckenfüllstand und Drosselabfluss
künstlicher Einstau des Regenbeckens durch Befüllung mit Flusswasser

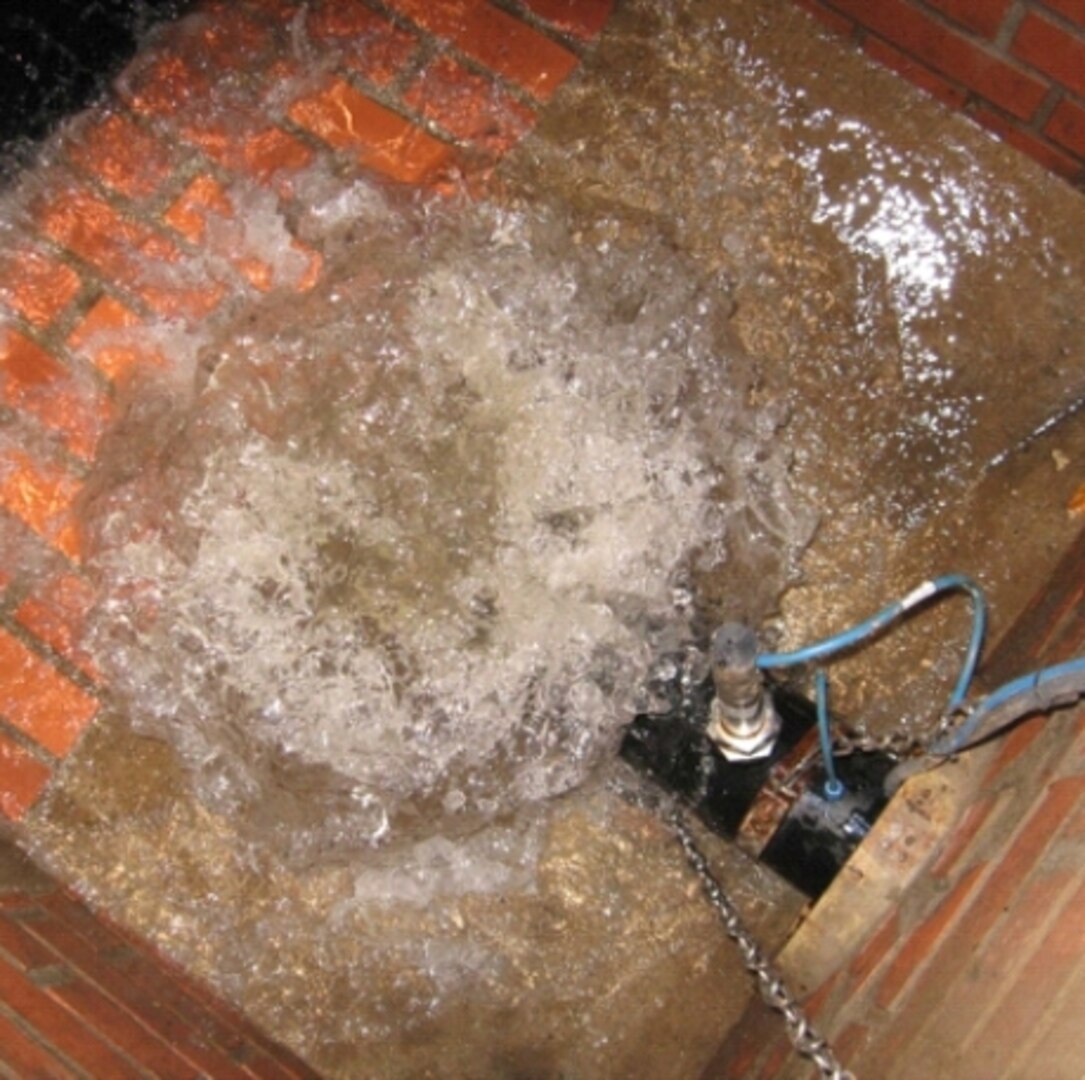

Vergleichsmessung zur Aufzeichnung der Abflusskurve (Kennlinie)
Dokumentation der Überprüfung

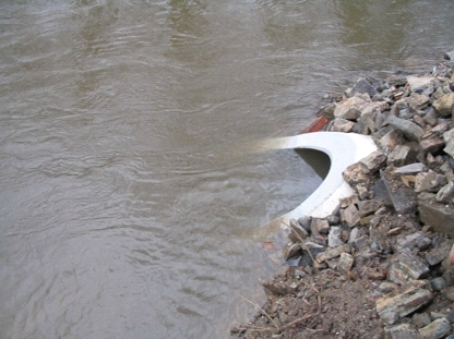

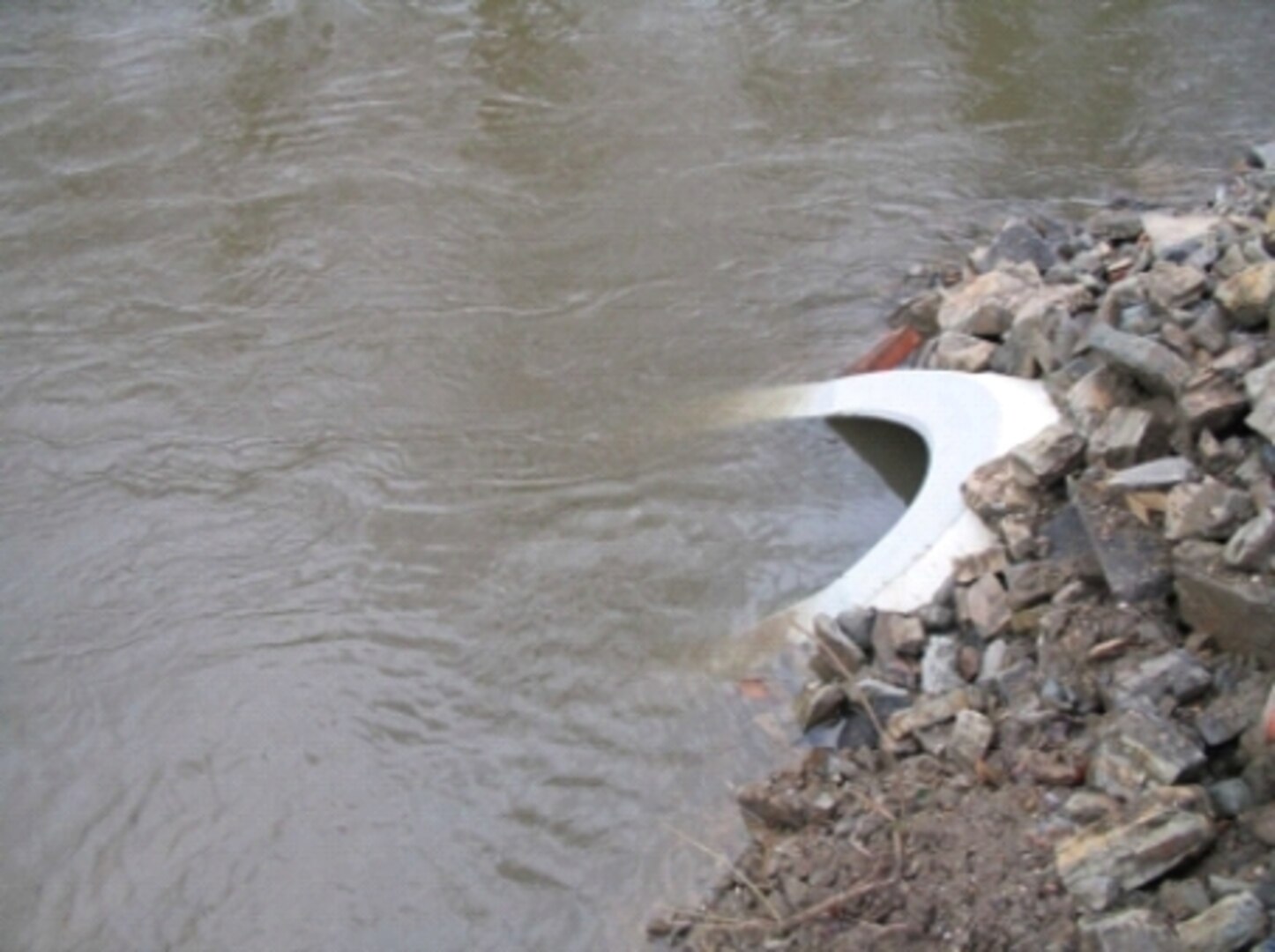

Mündung des Entlastungskanal in den Vorfluter (bei Hochwasser)

Daten

Daten- und Plausibilitätsprüfung

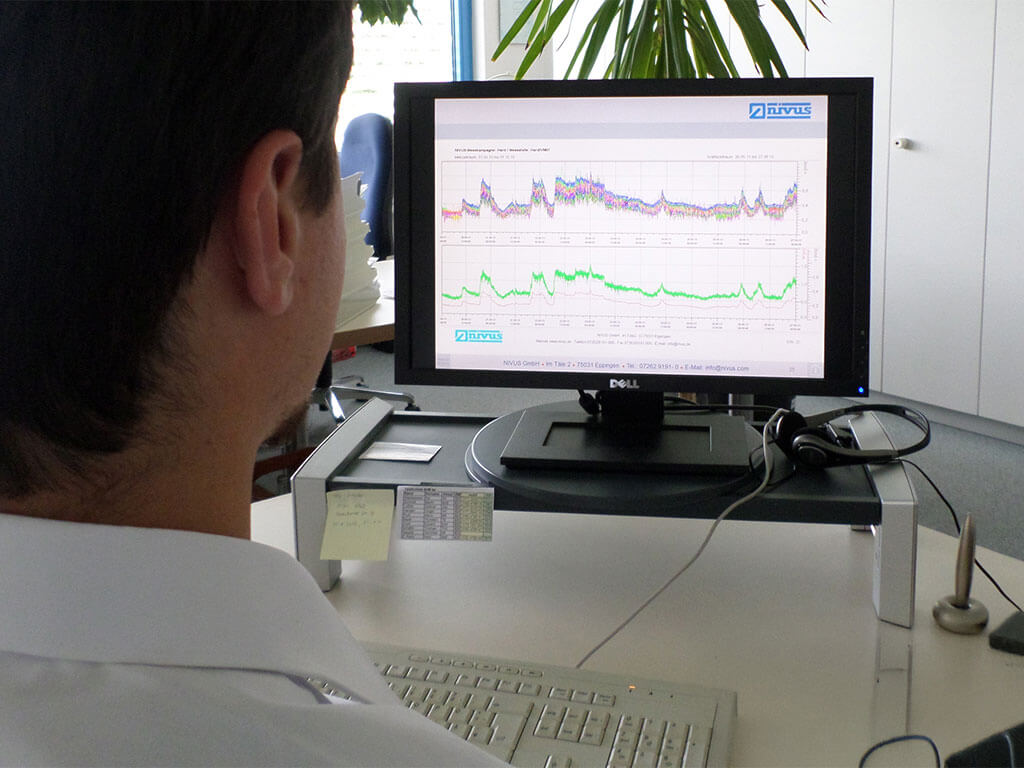

Auswertung der Abflusskurve (Kennlinie)
Vergleich der Kennlinie mit dem Sollwert und Berechnung der Abweichung

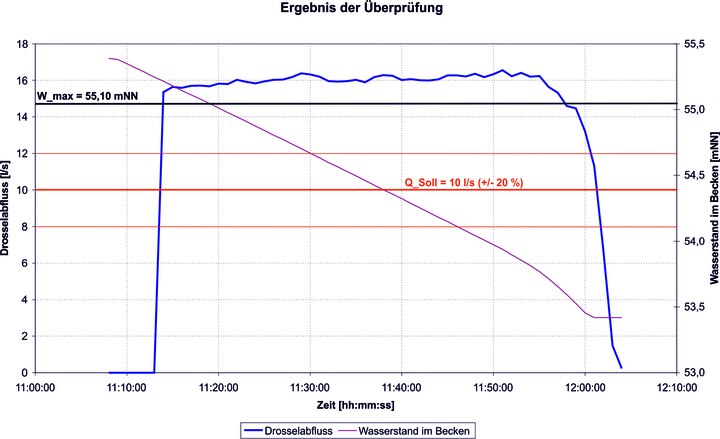

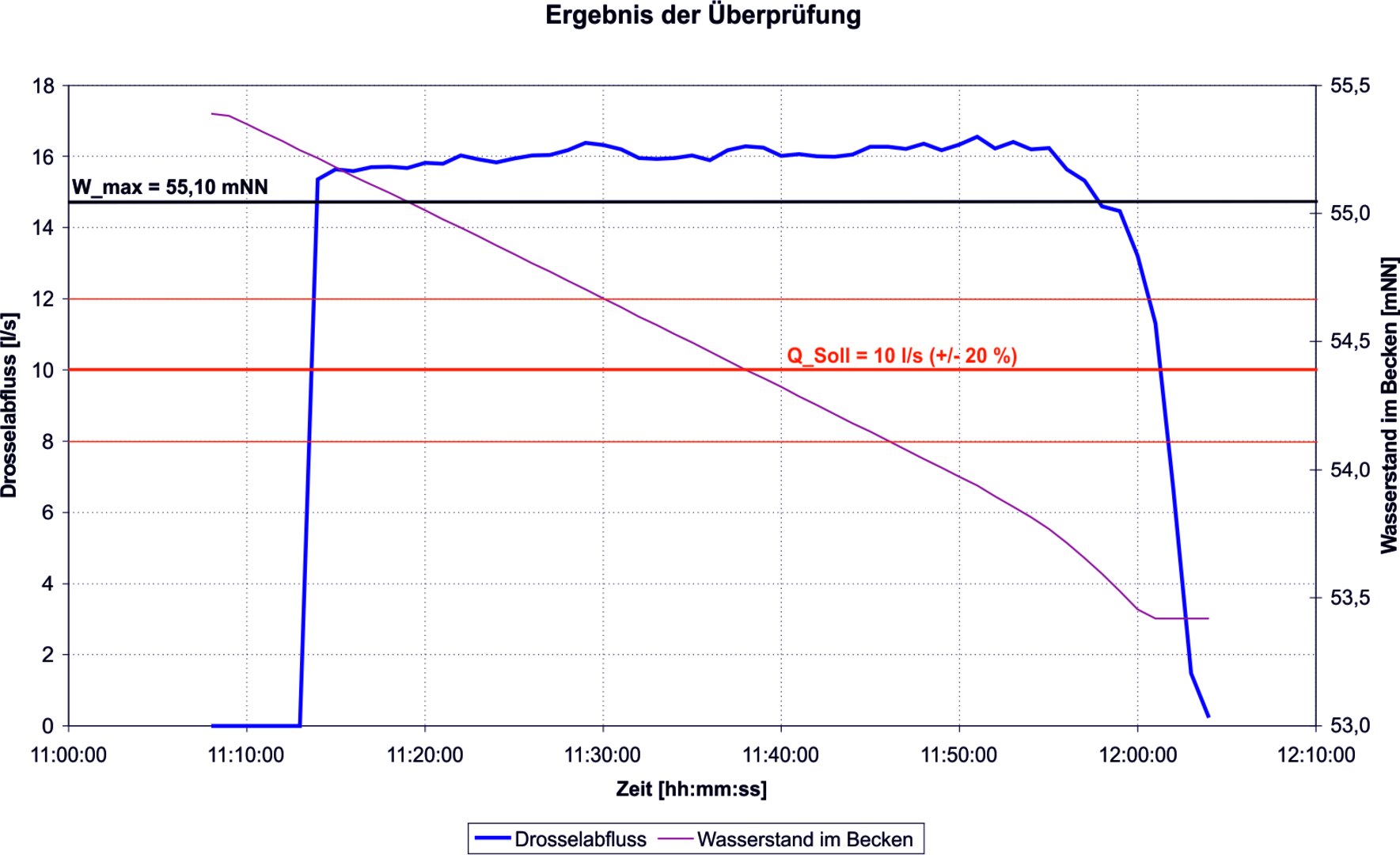

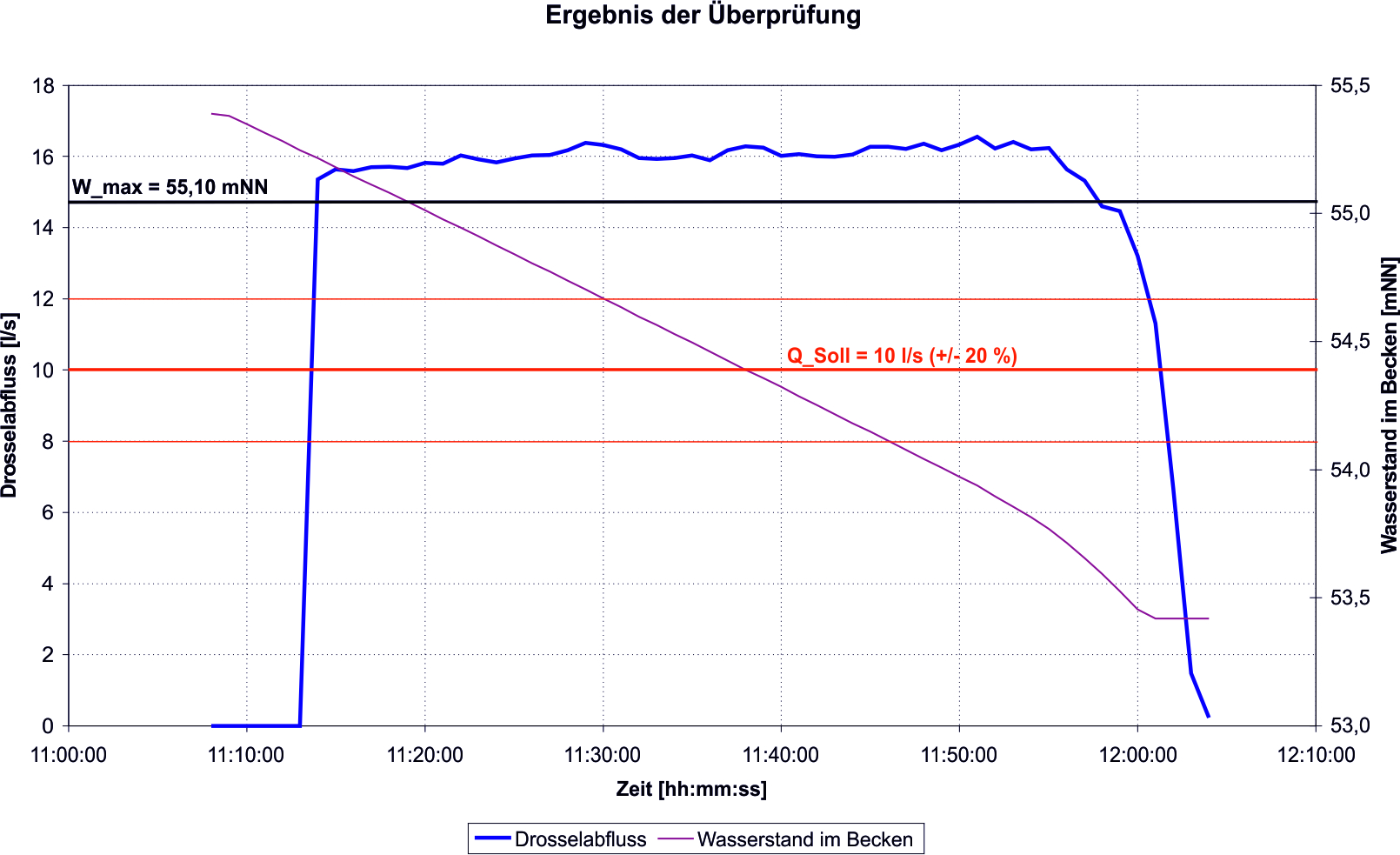

Ergebnis der Überprüfung in grafischer Form:
Gegenüberstellung der Ganglinien von Beckenfüllstand und Drosselabfluss

Datenübergabe

Bericht über die Durchführung der Prüfung: Dokumentation aller maßgebenden Daten der Drosseleinrichtung sowie der Prüfmethoden und Prüfergebnisse
Maßnahmenkatalog zur Ertüchtigung der Drosseleinrichtung unter Berücksichtigung der ATV-A 111 (Im Ergebnis wurde eine mittlere Abweichung vom Sollwert > 60 % festgestellt)
Prüfbescheinigung in 2-facher Ausfertigung

Zertifizierte Prüfstelle

Unsere Expertise vor allem auch im Bereich Überprüfungsmessungen haben wir in einem aufwändigen Prüfverfahren getestet und zertifizieren lassen. NIVUS ist eine von 11 anerkannten Prüfstellen des Landes Hessen und ist ermächtigt, Prüfungen von Durchflussmessungen und Drosselorganen nach § 11 Abs.2 EKVO durchzuführen.
