NivuLink ControlNeu

Artikel Nr. NLC0

Gateway für Mess- und Steueraufgaben

Zuverlässige und sichere Fernwirktechnik mit SPS-Funktion für Mess- und Steueraufgaben

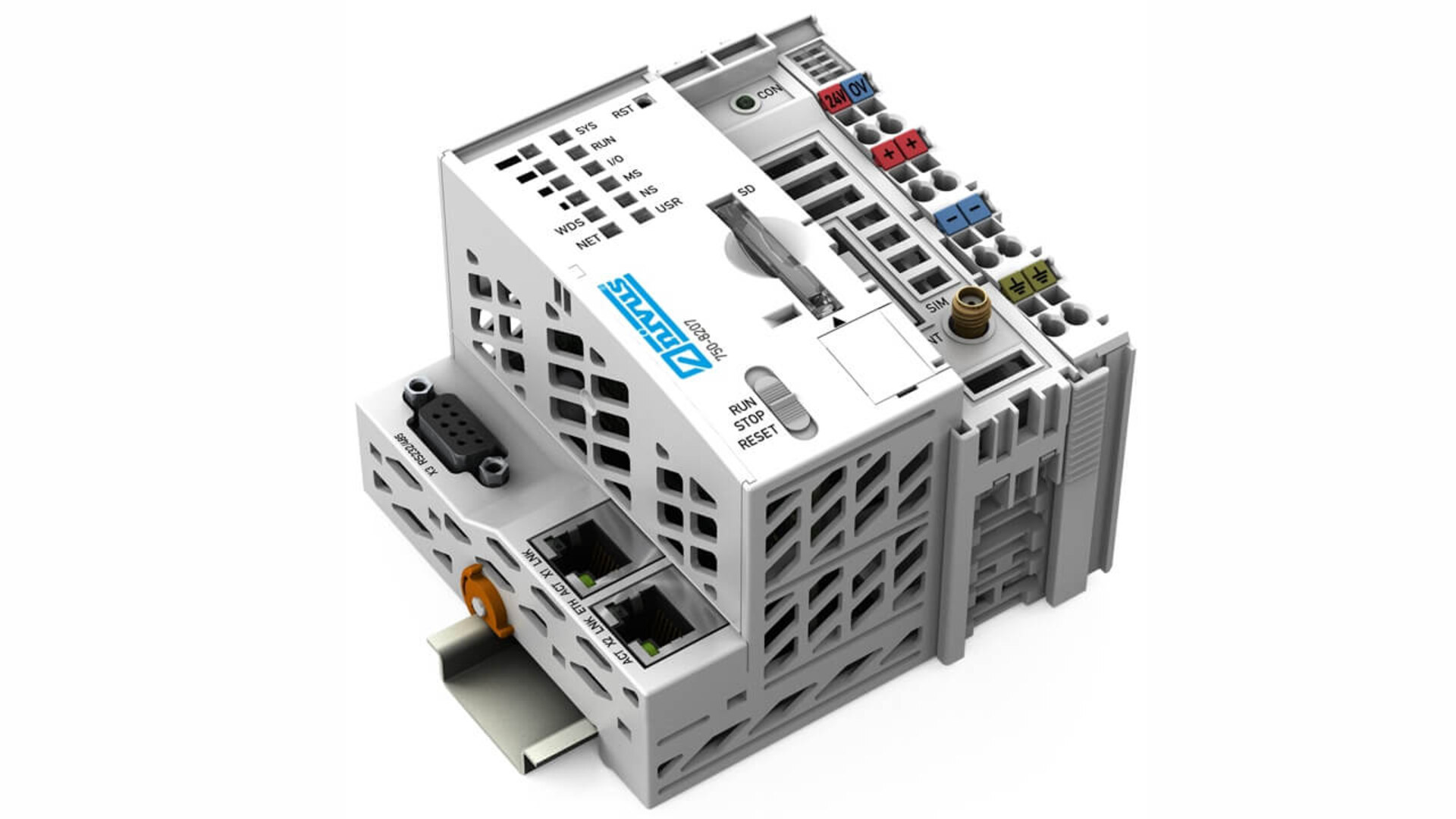

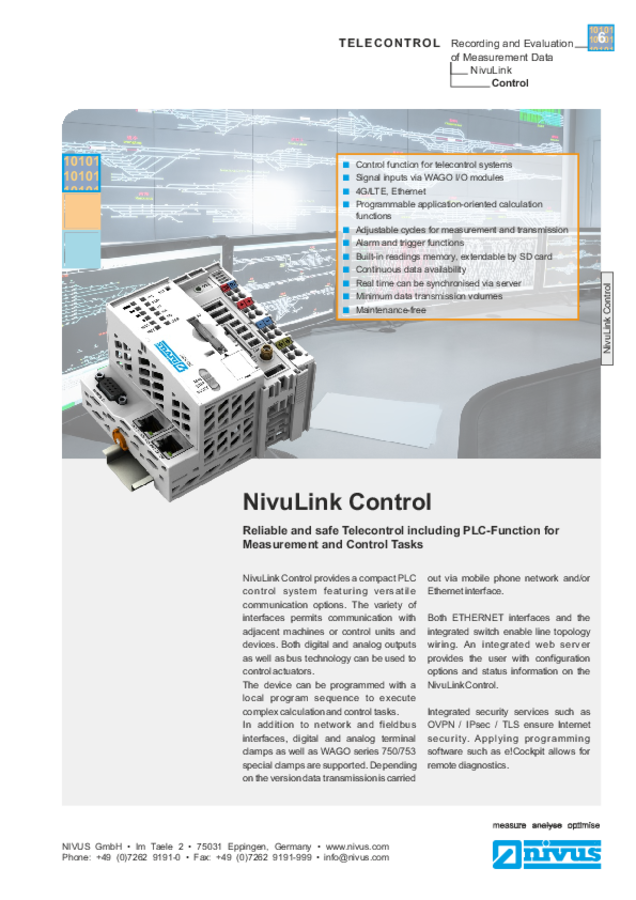

NivuLink Control

Das vielseitige Gateway für Protokollier- und Messaufgaben

Regelfunktion für Fernwirktechnik
Signalein- und -ausgänge über WAGO I/O-Karten
4G/LTE , Ethernet
Programmierbare anwendungsbezogene Rechenfunktionen
Einstellbare Mess- und Übertragungszyklen
Alarm- und Triggerfunktionen
Messwertspeicher im Gerät, erweiterbar mit SD-Karte
Kontinuierliche Datenverfügbarkeit
Über Server synchronisierte Echtzeit
Minimales Datenübertragungsvolumen
Wartungsfrei

NivuLink Control bietet ein kompaktes SPS-Steuerungssystem mit vielseitigen Kommunikationsmöglichkeiten. Die vielen Schnittstellen ermöglichen die Kommunikation mit benachbarten Maschinen oder Steuereinheiten und Geräten. Für die Steuerung von Aktoren stehen sowohl Analog- und Digital-
ausgänge als auch Bustechnologie zur Verfügung.

Das Gerät kann mit einem lokalen Programmablauf für komplexe Rechen- und Steueraufgaben programmiert werden.

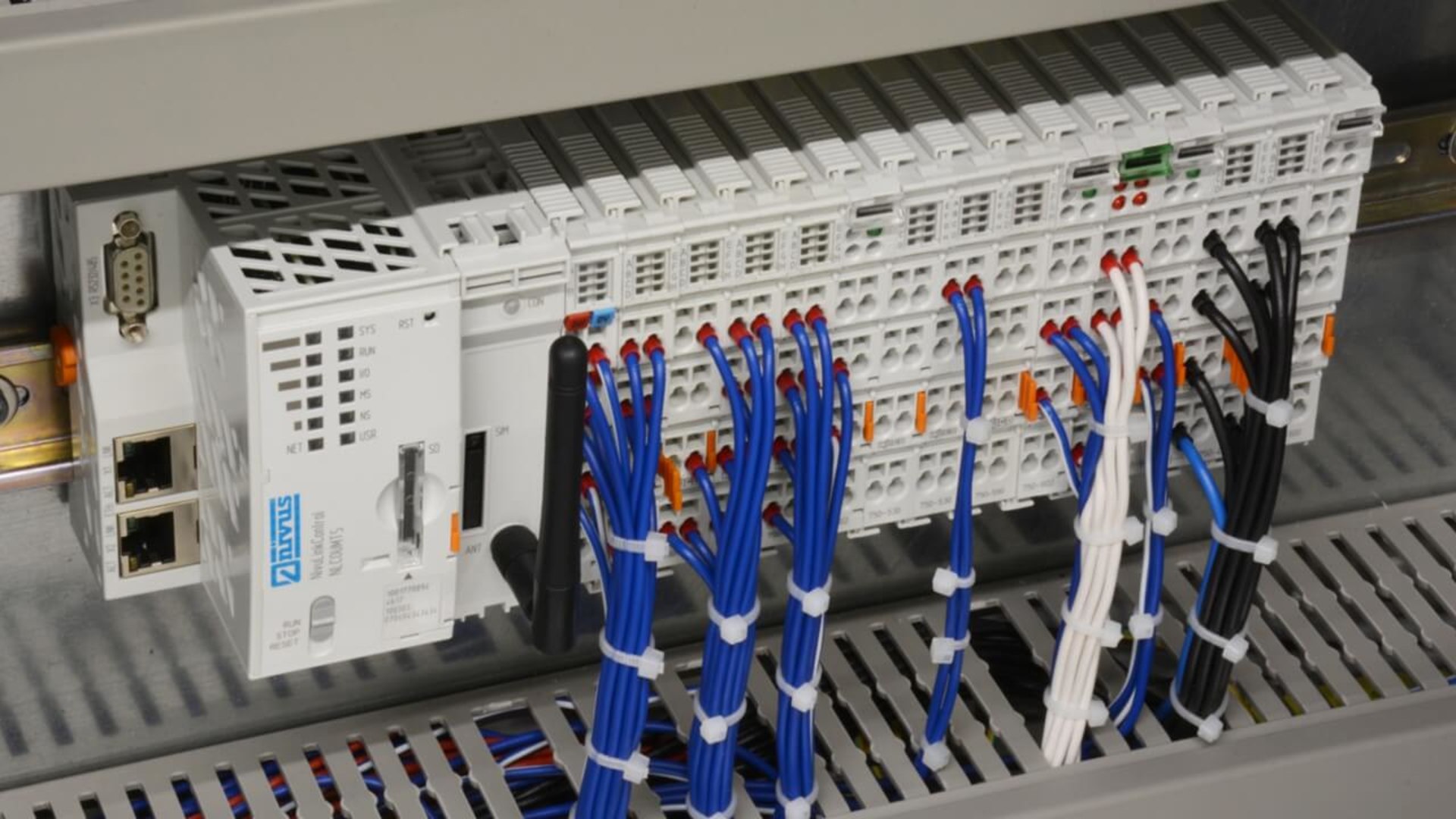

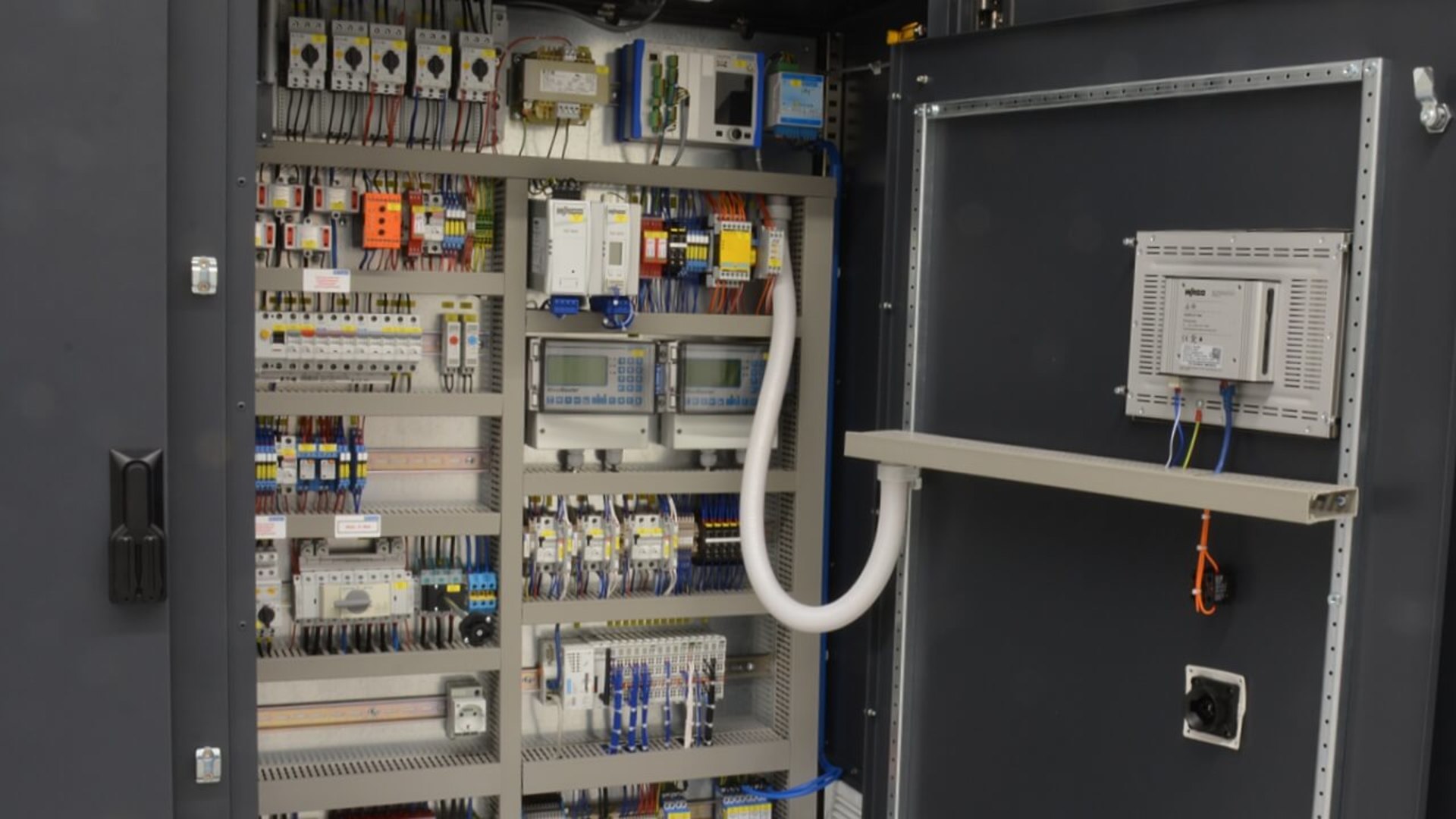

Neben den Netzwerk- und Feldbus-Schnittstellen unterstützt es digitale und analoge Klemmen sowie Sonderklem-men der WAGO-Serien 750/753.
Die Datenübertragung erfolgt je nach Version per Mobilfunk und/oder
Ethernet-Schnittstelle.

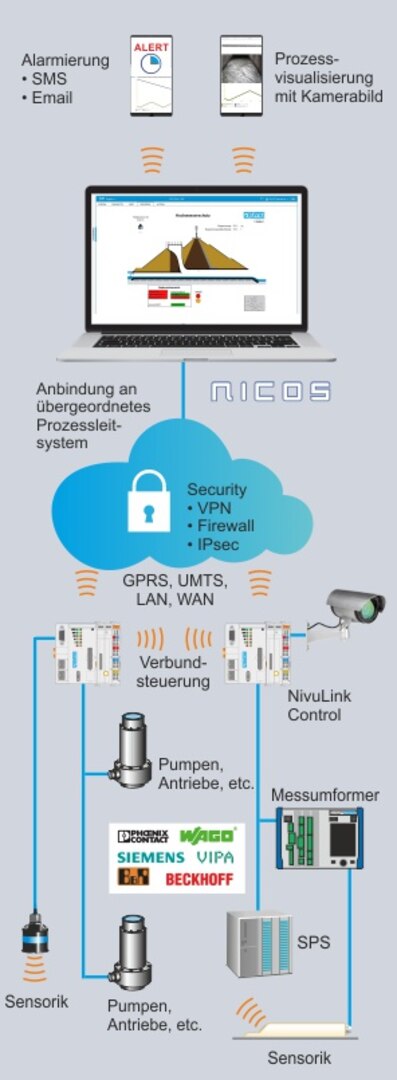

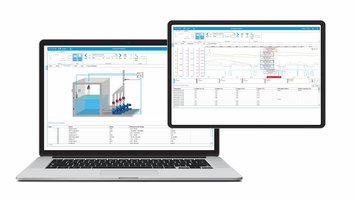

Die zwei ETHERNET-Schnittstellen und der integrierte Switch ermöglichen die Verdrahtung in Linientopologie. Ein integrierter Web-Server stellt dem Benutzer Konfigurationsmöglichkeiten und Statusinformationen über den NivuLink Control zur Verfügung.

Internet-Security wird durch integrierte Sicherheitsdienste wie OVPN / IPsec / TLS sichergestellt. Ferndiagnosen sind durch Aufschalten mit Programmiersoftware wie z.B. e!Cockpit möglich.

Anwendungen

Typische Anwendungen neben der Prozessindustrie und der Gebäudeautomatisierung liegen im Bereich der Wasserwirtschaft.

Regenbehandlungsanlagen
Kanalnetze
Pumpwerke
Grundwassermessstellen
Hochwasserpegel
Silobefüllungen
Wehrmessungen
und vieles mehr

Allgemein
Programm-/Datenspeicher	80 Mbyte (dynamisch verteilt)
Speicherkonfiguration e!RUNTIME
Eingangsstrom	max. 550 mA (24 V)
Kommunikation	4G/LTE 2x Ethernet
Remanentspeicher (Retain)	128 Kbyte
Potentialtrennung	500 V System/Versorgung
Spannungsversorgung	DC 24 V (-25 % ... +30 %)
Diagnose-LEDs	Stromversorgung; SYS; RUN; FELDBUS (MS, NS); OVPN Status (U7); Klemmenbus; Mobilfunknetz; Feldstärke
I/O-Schnittstellen (seriell)	1 x serielle Schnittstelle gem. TIA/EIA 232 und TIA/EIA 485 (umschaltbar), 9-polige Sub-D-Buchse
Ein- und Ausgangsprozessabbild Klemmenbus / MODBUS	max. 1000 Worte
Anzahl der Busklemmen	64 (pro Knoten), mit Busverlängerung 250
